GB/T 5988-2022 耐火材料加热永久线变化试验方法
范围
本文件规定了致密定形耐火制品和定形隔热耐火制品加热永久线变化试验方法的原理、设备、试样、试验步骤、结果计算及试验报告。
本文件适用于致密定形耐火制品和定形隔热耐火制品加热永久线变化的测定。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法（GB/T 2997-2015，ISO 5017:2013,MOD)
GB/T 7321 定形耐火制品试样制备方法
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 10325 定形耐火制品验收抽样检验规则（GB/T 10325-2012，ISO 5022：1979，NEQ）
GB/T 16839.1 热电偶 第1部分：电动势规范和允差（GB/T 16839.1-2018，IEC 60584-1：2013，IDT)
GB/T 18930 耐火材料术语（GB/T 18930-2020，ISO 836：2001，MOD）
3 术语和定义
GB/T 18930界定的术语和定义适用于本文件。
4 原理
将已测定长度或体积的长方体或圆柱体试样，置于试验炉内，按规定的加热速率加热到试验温度，并保持一定的时间，冷却至室温后，再次测量其长度或体积，并计算其加热永久线变化率或体积变化率。
5 设备
5.1 加热装置
5.1.1 试验炉
满足7.4.1～7.4.3的要求的电炉或其他类型的炉子，炉膛内装样区温差不超过士10℃。可以按规定的速率（见7.4.2）加热规定的试样（见6.2），并在试验温度下保温一定的时间。
5.1.2 热电偶
至少3支热电偶，热电偶应符合GB/T 16839.1的规定。
5.1.3 温度记录和显示装置
与热电偶配套使用，能连续控制、记录和显示炉内温度。
5.2 长度测量装置
5.2.1 长度测量仪（适用于致密定形制品）
测量仪由机架、载样台和百分表组成（如图1所示）。机架有一个上表面磨光的底座和垂直光滑的圆形立柱。百分表安装在立柱上，可沿立柱上下滑动和围绕立柱作圆周运动，精度为0.01mm。载样台安放在底座上，底面为磨光的平面，可以在底座表面上自由移动。载样台的上下面为正方形，上方固定有三个呈等边三角形布置的等高的试样支柱和两个高于试样支柱的定位销，并在一个角上刻划有对角线定位标志。载样台试样支柱和定位销的安装位置见图2。
测量仪附带有一个直径50mm、高度60mm的测量校准块。校准块标称尺寸精度为0.01mm，材质为不锈钢或经淬火、防锈处理的高硬度钢。
单位为毫米

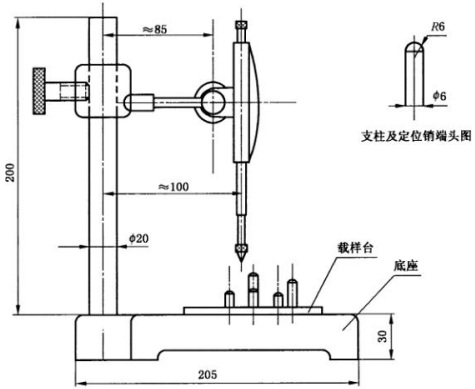

图1 长度测量仪
单位为毫米

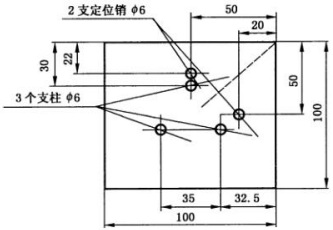

图2 载样台
5.2.2 长度测量器具（适用于定形隔热制品）
能测量试样相对面距离的游标卡尺、数字比较计或电子数字比较计，其精度应不低于0.1mm。
5.3 体积测量装置
GB/T 2997规定的设备，用于测量致密定形耐火制品试样的总体积。
5.4 电热鼓风干燥箱
温度控制能满足110℃±5℃。
6 试样
6.1 取样
按GB/T 10325进行，也可相关方协商确定取样方案。
6.2 试样的制备
6.2.1 致密定形耐火制品
试样制备按GB/T 7321规定进行，一般从每个样品上制取1个试样，从每个样品上切取的试样数量应相同。
长方体试样尺寸为50mm×50mm×（60±2）mm，圆柱体试样尺寸为直径50mm，高（60±2）mm。试样的60mm尺寸应与砖的成型加压方向一致。长方体50mm×50mm面或圆柱体的端面在试验前要磨平并相互平行。当不能从砖上取得上述尺寸的试样时，可按GB/T2997规定制取合适的试样。
6.2.2 定形隔热耐火制品
从每个样品上制取1个试样，若样品尺寸允许，也可多于1个。试样尺寸：100mm×114mm×65mm或100mm×114mm×75mm。
如果由于样品尺寸限制，不能制取上述试样时，应从样品上切取长度为100mm的试样，记录其厚度和宽度。
试样相距100mm的2个面应是平面且互相平行。
7 试验步骤
7.1 试样干燥
将试样在电热干燥箱中于110℃±5℃下烘干，需要采用7.2.2体积测量法的试样应按GB/T 2997规定烘至恒重。
7.2 试样测量
7.2.1 长度测量仪法（致密定形耐火制品）
用校准块校准长度测量装置。按试样的60mm尺寸为高向竖直放置在载样台上。对于长方体试样，以一个带标记的角对准载样台对角线标记，圆柱体试样以两条相互垂直的任一直径对准载样台上的对角线，并作上标记以便试样加热后仍在同一位置进行测量。
