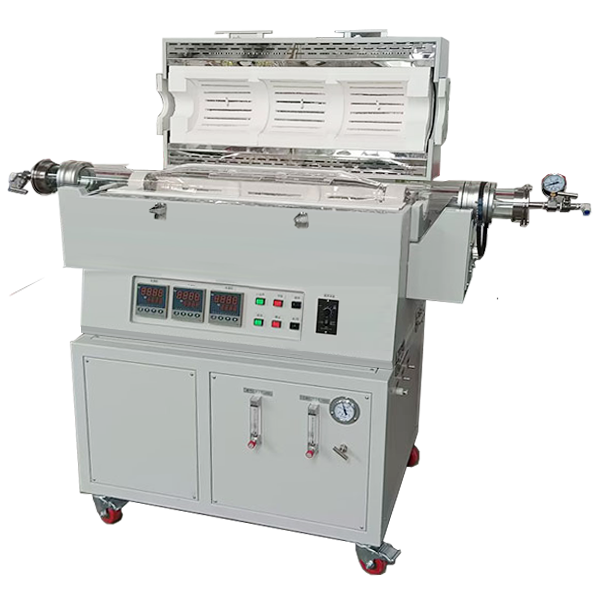

该1100度小型旋转管式炉由加热系统，真空系统，控制系统，供气系统组成，采用三温区独立控制加热，每区多段程序控温系统，移相触发、可控硅控制。炉体为双壳风冷结构、上开启式方便降温散热及更换炉管，具有倾斜功能（方便物料进出）。

 100度小型旋转管式炉炉管采用肚型高纯石英管，炉管密封性良好耐腐蚀，配备机械压力表。具有正反转功能且转速可调。内部可加装扬料片使物料受热均匀。炉膛采用氧化铝多晶体纤维材料，优质电阻丝加热，圆形排布温场均衡，双层炉壳间配有风冷系统。

物料适应性：适合颗粒状/粉末状物料，不适用于粘稠或熔融态

1100℃多工位回转炉由炉体、炉体倾斜升降组件、炉管旋转组件等组成。烧结过程中炉管可旋转,实验完成后可将炉体可倾斜,取料更加方便、快捷;炉管采用高纯石英或耐高温合金加工而成,可抽真空,通气氛,承受一定的正压。

1100 ℃小型旋转管式炉是一种“动态”热处理设备:炉管在 0–10 rpm 范围内连续旋转,并可 0–30° 电动倾斜;单温区长度 200–700 mm,加热温度可达 1100 ℃(连续工作 ≤1000 ℃)。肚型或直通炉管常用 310S 不锈钢或石英,配 K/N 型热电偶与 30-50 段可编程 PID 控温,精度 ±1 ℃。整机功率 1.2–5 kW,桌面或移动架安装,可接气氛/真空系统,一次投料 0.1–2.5 kg,专为实验室或小批量生产设计。

主要特点

受热均匀:炉管旋转使粉料连续翻滚,消除“热点”“冷点”,烧结一致性高。

节能高效:氧化铝纤维炉衬、辐射式加热元件,升温速率 0–20 ℃/min,空壳表面温升<45 ℃。

灵活工艺:转速、倾角、温度、气氛均可无级调节,可快速更换不同材质炉管,满足空气/惰性/弱还原/真空多种工艺。

操作友好:炉体开启式或铰链式,换管、清料<5 min;标配超温、断偶、漏电保护,可接 USB 记录工艺数据。

小型集成:体积 0.1–0.3 m3,可放入通风橱或手套箱,实验室台面即用;220 V 单相供电,无需额外配电改造。

典型应用

粉体/颗粒动态烧结:锂电正极、陶瓷电解质、荧光粉、催化剂载体。

活性炭、焦煤活化与再生:旋转条件下水蒸气/CO? 均匀活化,提高比表面积。

金属氧化物还原/氧化:在 N?/H? 或空气中连续处理粉末,控制氧含量与晶型。

高校科研:相变储热材料、固态反应动力学、热重连续失重实验,数据重现性好。

小批量生产:稀土抛光粉、纳米 TiO? 包覆、药物中间体干燥—烧结一体化,单炉投料 1–2 kg 即可满足工艺验证。

100度小型旋转管式炉电炉结构特点

1. 炉膛结构

开启式/铰链式炉膛:可快速开合,便于更换炉管或观察物料状态。

氧化铝纤维炉衬:轻质高效,热惯性小,升温快,节能效果显著。

辐射式加热元件:Fe-Cr-Al电阻丝或硅碳棒,螺旋或波浪形布置,确保温度均匀性。

2. 炉管结构

肚型/直通型炉管:肚型设计利于物料翻滚,提升混合与受热均匀性。

多材质可选:

310S不锈钢:耐高温氧化,适合中性/弱还原气氛。

石英管:高纯度,适合实验级粉体,避免金属污染。

刚玉管(Al2O3):耐磨损,适合高硬度粉体或轻微腐蚀性物料。

3. 旋转与倾斜系统

变频调速电机:0.5–10 rpm无级可调,适配不同工艺需求。

电动/手动倾斜:0–30°可调,控制物料停留时间,实现连续或间歇式工艺。

动态平衡设计:炉管两端配重平衡,防止高速旋转时震动或轴承过热。

4. 密封与气氛系统

机械密封+石墨环:耐高温、耐磨损,确保旋转状态下的气密性。

气氛接口:可通入N2、Ar、H2/N2混合气等,满足惰性、还原或弱氧化工艺。

真空选项:可选配机械泵+KF法兰,实现低真空(10-1 Pa)实验环境。

5. 温控与安全系统

PID多段程序控温:30–50段可编程,控温精度±1 ℃。

双热电偶设计:

K型/N型热电偶:主控温。

独立超温保护热电偶:防止主控失效时超温烧毁设备。

安全联锁:

炉膛开启断电:防止误操作烫伤。

断偶、过流、漏电保护:确保实验室安全。

温度1100°C烧结炉管特点：

炉管类型 旋转管式炉（动态烧结）
炉管形状 肚型（中间略鼓，利于物料翻滚）

炉管材质选择

1100°C工况:

推荐材质:310S不锈钢 或 Inconel 601/625(抗氧化、耐热蠕变)、高纯石英

不推荐:普通304或316,易变形、氧化皮脱落污染物料

2. 旋转系统

转速范围:0.5~10 rpm(变频调速)

倾斜角度:0~5°可调(影响停留时间)

密封方式:石墨环+不锈钢压盖(防止氧气泄漏或保护气氛流失)

3. 加热元件

类型:电阻丝(Fe-Cr-Al)或硅碳棒(SiC)

布置方式:炉管外壁螺旋缠绕,确保均匀性

温区设计:根据烧结工艺选择区(但避免过多温区复杂控制)

4. 气氛控制

可选气氛:空气、氮气、氩气、弱还原性气氛(如H?/N?混合)

密封等级:≤10?2 Pa·m3/s(简单保护气氛可用橡胶圈+不锈钢法兰)
